Trong môi trường công nghiệp hiện đại, việc nắm vững cấu tạo và nguyên lý vận hành của máy nén khí trục vít là yêu cầu tiên quyết để đảm bảo hệ thống khí nén hoạt động bền bỉ. Thay vì chỉ sử dụng cảm quan, việc đi sâu vào tìm hiểu cấu tạo và nguyên lý kỹ thuật của máy nén khí trục vít sẽ giúp doanh nghiệp tối ưu hóa hiệu suất và tiết kiệm điện năng đáng kể. Nội dung dưới đây sẽ cung cấp cái nhìn toàn diện nhất về máy nén khí trục vít cấu tạo và nguyên lý
Cấu tạo máy nén khí trục vít và nguyên lý làm việc

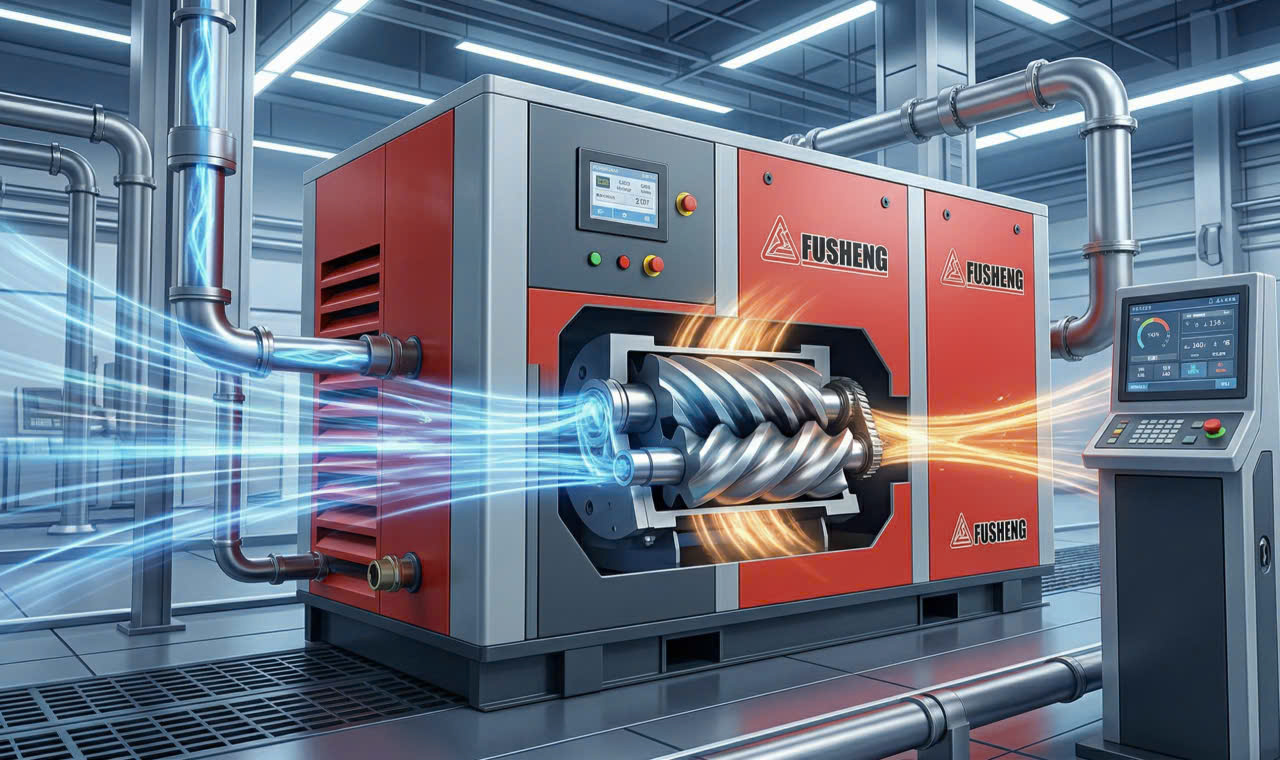

Cụm đầu nén (Air End) – Cơ chế nén thể tích
– Cặp trục vít: Gồm trục đực (lồi) và trục cái (lõm). Các dòng máy hiện đại thường có thiết kế 5 răng (đực) và 6 răng (cái) để tối ưu hóa hiệu suất nén.
– Khe hở kỹ thuật: Khoảng cách giữa hai trục vít chỉ tính bằng micron. Khí được nén lại khi thể tích giữa các rãnh răng thu hẹp dần từ phía cửa hút đến phía cửa xả.
– Vòng bi: Thường sử dụng vòng bi SKF hoặc FAG chịu lực hướng tâm và lực dọc trục cực lớn để duy trì độ đồng tâm của trục ở tốc độ cao (3000 – 6000 vòng/phút).
Hệ thống truyền động – Hiệu suất cơ khí
– Truyền động trực tiếp (Direct Drive): Motor nối với đầu nén qua khớp nối linh hoạt. Ưu điểm: Hiệu suất 100%, không tổn hao công suất, giảm rung động.
– Truyền động dây đai (Belt Drive): Cho phép thay đổi tỷ số truyền để điều chỉnh lưu lượng, nhưng có tổn hao nhiệt và yêu cầu bảo trì dây đai định kỳ.
– Biến tần (VSD): Công nghệ chủ chốt năm 2026 giúp thay đổi tốc độ quay của motor dựa trên nhu cầu sử dụng thực tế, tiết kiệm tới 35% điện năng.
Hệ thống lọc và tách (Filtration System)
– Lọc khí đầu vào: Ngăn bụi bẩn >3 micron. Nếu lọc kém, bụi sẽ mài mòn trục vít.
– Lọc dầu: Loại bỏ tạp chất trong dầu bôi trơn trước khi phun ngược lại vào đầu nén.
– Bình tách dầu (Oil Separator): Sử dụng cơ chế ly tâm kết hợp lõi lọc tách để giữ lại dầu, chỉ cho khí nén đi ra hệ thống. Hàm lượng dầu dư thông thường đạt mức <3ppm.
Hệ thống làm mát và bôi trơn
Máy nén khí trục vít thường là loại ngâm dầu (Oil-injected). Dầu có 3 chức năng: Làm mát nhiệt nén – Bôi trơn vòng bi – Làm kín khe hở trục vít.
– Giàn trao đổi nhiệt (Cooler): Thường làm bằng nhôm, chia làm 2 khoang (làm mát dầu và làm mát khí).
– Quạt làm mát: Các dòng máy mới sử dụng quạt ly tâm điều khiển bằng biến tần để giảm tiếng ồn và duy trì nhiệt độ dầu ổn định ở mức 75°C – 85°C.
Hệ thống điều khiển thông minh (AI Integration)
Bước sang năm 2026, bảng điều khiển không chỉ hiển thị thông số mà còn đóng vai trò “trí tuệ nhân tạo”:
– Phân tích dự đoán (Predictive Maintenance): AI cảm biến độ rung và nhiệt độ để cảnh báo hỏng hóc trước khi nó xảy ra.
– Kết nối Cloud/IoT: Giám sát từ xa qua Smartphone, tự động điều chỉnh áp suất theo biểu đồ tải của nhà máy để tối ưu chi phí vận hành.
Nguyên lý nén khí 3 giai đoạn Hút – Nén – Xả
Quy trình nén khí cơ bản vận hành qua 3 bước nối tiếp:
– Hút: Piston hoặc trục vít di chuyển tạo khoảng trống, áp suất giảm khiến khí từ môi trường bên ngoài được hút vào buồng nén qua van nạp.
– Nén: Buồng nén thu hẹp thể tích (piston đẩy lên hoặc trục vít quay khớp nhau). Áp suất khí tăng vọt theo định luật Boyle-Mariotte.
– Xả: Khi áp suất đạt ngưỡng thiết kế, van xả mở, đẩy khí nén vào bình chứa hoặc hệ thống đường ống.
Cơ chế làm kín: Có dầu vs. Không dầu
Khả năng làm kín quyết định hiệu suất lưu lượng và áp suất cuối cùng của máy nén.
Máy nén khí có dầu (Oil-Injected)
Dầu không chỉ bôi trơn mà còn đóng vai trò là chất làm kín cơ học:
– Màng dầu thủy lực: Dầu được phun trực tiếp vào buồng nén, tạo thành một lớp màng mỏng lấp đầy khe hở giữa trục vít với thành vỏ, hoặc giữa vòng găng piston với xi lanh.
– Ngăn dòng chảy ngược: Lớp màng này ngăn khí áp suất cao rò rỉ ngược lại đầu hút, tối ưu hóa lưu lượng.
– Hấp thụ nhiệt: Dầu hấp thụ trực tiếp nhiệt phát sinh trong quá trình nén, giúp máy vận hành ổn định ở tỷ số nén cao.
Máy nén khí không dầu (Oil-Free)
Do không sử dụng dầu để làm kín, máy dựa vào thiết kế cơ khí chính xác tuyệt đối:
– Tốc độ cao: Để bù đắp lượng khí rò rỉ qua khe hở (do thiếu màng dầu làm kín), máy không dầu thường phải vận hành ở tốc độ vòng quay cao hơn nhiều so với máy có dầu.
– Cơ chế không tiếp xúc: Các bộ phận chuyển động (như hai trục vít) được chế tạo với dung sai cực nhỏ, quay đồng bộ nhờ bộ bánh răng truyền động bên ngoài để không bao giờ chạm vào nhau.
– Lớp phủ đặc biệt: Bề mặt trục vít thường được phủ Teflon hoặc vật liệu chịu nhiệt tự bôi trơn để giảm ma sát khí động học và bảo vệ bề mặt.
Phân loại máy nén khí trục vít phổ biến
| Loại máy | Đặc điểm nổi bật | Ứng dụng phù hợp |
| Có dầu (Oil-injected) | Giá rẻ, độ bền cao, cần lọc dầu đầu ra | Công nghiệp nặng, xây dựng |
| Không dầu (Oil-free) | Khí sạch 100%, giá thành cao | Thực phẩm, y tế, dược phẩm |
| Biến tần (VSD) | Tiết kiệm điện năng tối ưu | Nhà máy có nhu cầu khí thay đổi |

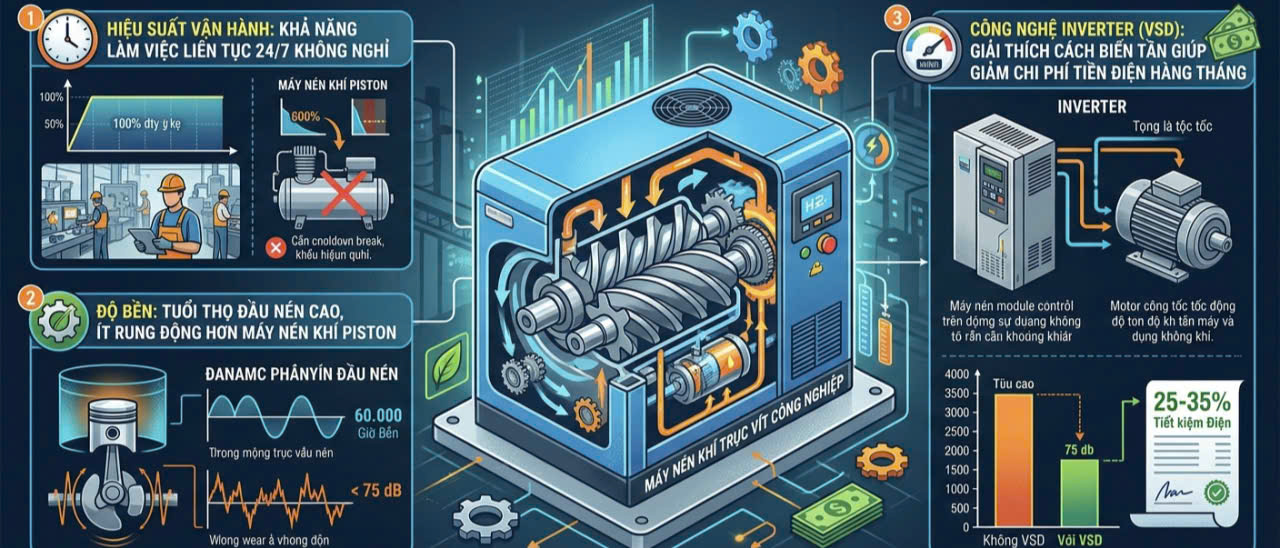

Ưu điểm vượt trội của máy nén khí trục vít
Hiệu suất: Chu kỳ làm việc 100% (Continuous Duty)
Khác với máy nén khí piston cần thời gian nghỉ để làm mát đầu nén, máy nén khí trục vít 2026 được thiết kế để chạy liên tục 24/7.
– Cơ chế: Sử dụng cặp trục vít quay ngược chiều, nén khí liên tục mà không gây ma sát trực tiếp lớn giữa các chi tiết kim loại.
– Lợi ích: Loại bỏ thời gian chết (downtime), đáp ứng hoàn hảo cho các dây chuyền sản xuất tự động hóa cao.
Tiếng ồn: Tối ưu hóa môi trường làm việc
Với độ ồn <75dB, dòng máy này đạt tiêu chuẩn bảo vệ thính giác tại nơi làm việc mà không cần xây dựng phòng cách âm riêng biệt.
– Công nghệ: Vỏ máy được trang bị vật liệu tiêu âm đa lớp và hệ thống chân đế chống rung chủ động.
– Lợi ích: Có thể lắp đặt trực tiếp cạnh dây chuyền sản xuất, giúp giảm chi phí đường ống dẫn khí dài (vốn gây sụt áp).
Công nghệ xanh: Tiêu chuẩn tiết kiệm điện
Điểm đột phá nằm ở việc tích hợp Biến tần vĩnh cửu (PM VFD) và thuật toán AI tối ưu tải.
– Biến tần PM (Permanent Magnet): Hiệu suất động cơ đạt chuẩn IE4/IE5, tiết kiệm từ 35% – 50% điện năng so với máy nén khí truyền thống.
– Điều khiển thông minh: Máy tự động điều chỉnh tốc độ quay khớp với lưu lượng khí thực tế tiêu thụ, tránh lãng phí điện năng khi chạy không tải.
Danh sách phụ tùng thay thế định kỳ của máy nén khí trục vít
Quy trình lắp đặt máy nén khí trục vít
Vị trí và Khoảng cách đặt máy (Tiêu chuẩn vận hành)
Khoảng cách đặt máy là yếu tố sống còn để tản nhiệt và bảo trì thuận tiện.
– Cách tường: Tối thiểu 1 – 1.5m. Không được đặt sát tường vì sẽ gây quẩn gió nóng, khiến máy nhanh bị lỗi nhiệt độ cao.
– Khoảng cách giữa hai máy: Tối thiểu 1.5m để kỹ thuật viên có không gian mở cửa máy, thay lọc và kiểm tra định kỳ.
– Khoảng cách trần: Tối thiểu 1.5m (tính từ nóc máy) để hướng luồng khí nóng thoát ra ngoài hiệu quả qua ống dẫn gió.

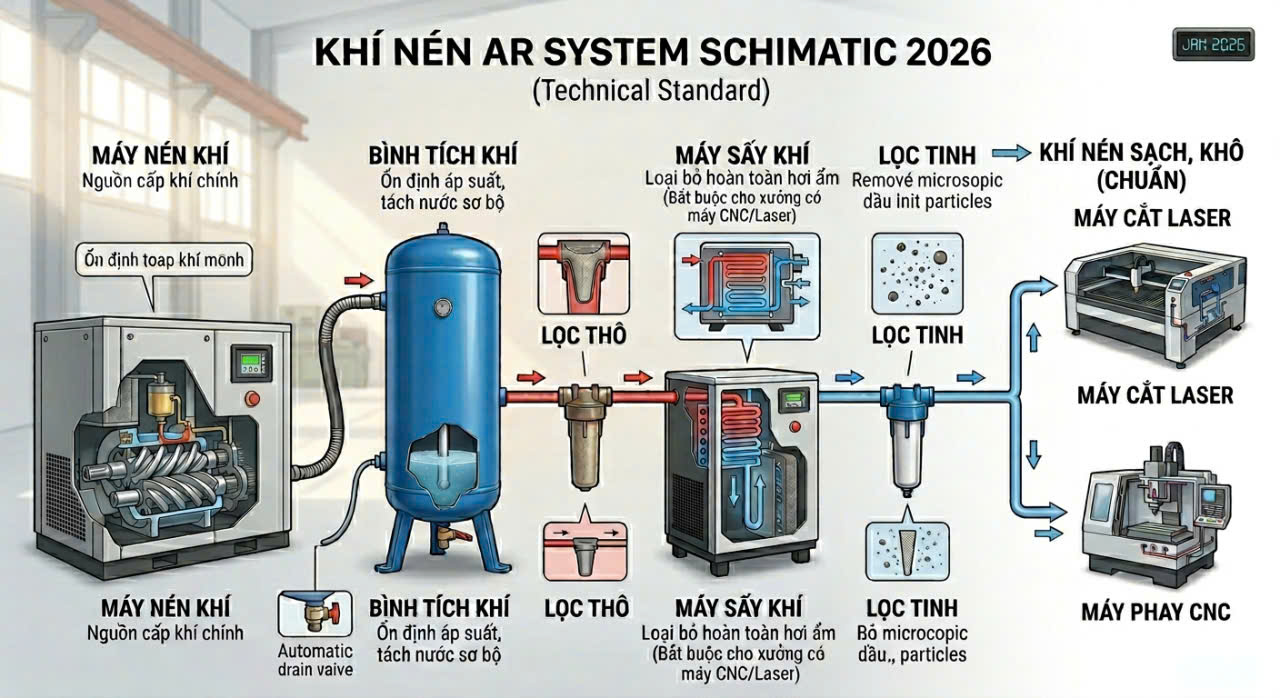

1 trong những sơ đồ lắp đặt hệ thống
Xem chi tiết [Máy Nén Khí Trục Vít Là Gì? – Khí Nén Việt Nhật] để hiểu rõ tác dụng của từng thiết bị trong hệ thống
Kiểm soát nhiệt độ phòng máy (Tránh lỗi High Temp)
Lỗi nhiệt độ cao là lỗi phổ biến nhất khiến máy dừng hoạt động đột ngột.
– Nhiệt độ lý tưởng: Duy trì dưới 40°C. Nếu nhiệt độ phòng vượt quá mức này, dầu máy nén sẽ bị biến chất nhanh chóng.
Hệ thống thông gió:
– Cửa hút: Đặt ở vị trí thấp để lấy khí mát vào.
– Quạt thông gió/Ống thoát: Đặt ở vị trí cao (thường nối trực tiếp từ nóc máy nén) để đẩy khí nóng ra ngoài xưởng.
– Lưu ý: Lưu lượng quạt thông gió phải lớn hơn lưu lượng quạt làm mát của máy nén khí để tránh hiện tượng áp suất âm trong phòng.
Lưu ý kỹ thuật từ thực tế
– Nền móng: Phải bằng phẳng, chịu được tải trọng rung động. Không nhất thiết phải xây bệ bê tông quá cao nhưng phải đảm bảo không bị sụt lún.
– Đường ống dẫn khí: Nên dùng ống thép mạ kẽm hoặc ống nhôm chuyên dụng. Thiết kế đường ống theo dạng “vòng lặp” (Loop) để ổn định áp suất tại mọi điểm tiêu thụ.
– Đường xả nước: Tất cả các điểm xả (ở đáy bình, máy sấy, lọc) phải được dẫn về một đường ống chung để giữ sàn phòng máy luôn khô ráo, tránh trơn trượt và gỉ sét thiết bị.
Câu Hỏi Thường gặp
Máy trục vít có bền hơn máy piston không?
Cấu tạo: Máy trục vít hoạt động theo cơ chế hai trục xoắn ăn khớp, không có bộ phận va đập tịnh tiến. Máy piston có nhiều chi tiết ma sát cao (xéc-măng, xi-lanh, van nạp xả) nên nhanh mòn hơn.
– Tải trọng: Máy trục vít thiết kế để chạy liên tục 24/7. Máy piston chỉ nên chạy ngắt quãng (chu kỳ nghỉ khoảng 30-50%) để tránh quá nhiệt.
– Tuổi thọ: Đầu nén trục vít có thể đạt 20,000 – 40,000 giờ chạy nếu bảo trì tốt, cao hơn nhiều so với máy piston.
Bao lâu thì cần đại tu đầu nén?
Thời gian đại tu tiêu chuẩn thường rơi vào khoảng 20,000 – 24,000 giờ chạy máy (tương đương 3 – 5 năm vận hành tùy cường độ).
Dấu hiệu cần đại tu sớm:
– Máy phát ra tiếng kêu lạ hoặc rung động mạnh từ đầu nén.
– Nhiệt độ khí xả tăng cao bất thường.
– Dòng điện motor tăng cao hơn mức định mức.
– Lưu lượng khí đầu ra giảm đáng kể.
